CRONOMULTIGRAPHIC & MULTIGRAPHIC
Caratteristiche Software CronoMultiGraphic (su tecnologia Matrox e DECKLINK)
.jpg)
|
CronoMultiGraphic è un software che consente la messa in onda “live” di informazioni statiche e dinamiche prelevate da sistemi di cronometraggio e basi dati e inviate alle regie televisive.
CronoMultiGraphic (nella versione 2) può gestire gare sportive con partenze “in linea”, partenze “singole” e partenze “in corsia”.
Non è stato progettato per la gestione di un singolo sport ma può essere personalizzato ed adattato a un gran numero di tipologie di gare (ciclismo, maratone, pugilato, canottaggio, ecc.).
attualmente sono stati sviluppate le interfacce per i seguenti sport:
|
CronoMultiGraphic is software that allows the broadcast "live" information taken from the static and dynamic timing systems and databases and sent to the royal television.
CronoMultiGraphic (version 2) can manage competitions leaving "in line" outward "single" departures "in progress".
It is not designed to handle an individual sport but can be customized and adapted to a large number of types of races (cycling, marathons, boxing, canoeing, etc.)..
currently interfaces were developed for the following sports: |
CronoMultiGraphic est un logiciel qui permet la diffusion "live" des informations tirées du système de chronométrage statiques et dynamiques et de bases de données et envoyé à la télévision royale.
CronoMultiGraphic (version 2) permet de gérer les compétitions en laissant "en ligne" vers l'extérieur "single" départs "en cours".
Il n'est pas conçu pour gérer un sport individuel, mais peuvent être personnalisés et adaptés à un grand nombre de types de courses (cyclisme, marathon, boxe, canoë-kayak, etc) ..
actuellement interfaces ont été développées pour les sports suivants: |
CronoMultiGraphic ist eine Software, die Sendung "live" Informationen aus dem statischen und dynamischen Timing-Systeme und Datenbanken und an der Royal Television übernommen werden können.
CronoMultiGraphic (Version 2) verwalten kann Wettbewerben verlassen "in line" nach außen "single" Abflug "in progress".
Es ist nicht darauf ausgelegt, eine individuelle Sportart Griff, sondern können individuell gestaltet werden und an eine Vielzahl von Arten von Rennen (Radfahren, Marathon, Boxen, Kanu, etc.) ..
Derzeit Schnittstellen wurden für die folgenden Sportarten entwickelt: |
CronoMultiGraphic это программа, позволяющая трансляции "живой" информации, взятой из статической и динамической сроки систем и баз данных и отправлен в королевскую телевидения.
CronoMultiGraphic (версия 2) может управлять соревнований оставляя "в линию" внешние "сингл" вылет "в процессе".
Он не предназначен для обработки индивидуальными видами спорта, но можно настроить и адаптировать для большого числа видов гонок (велосипедный спорт, марафон, бокс, гребля на каноэ, и т.д.) ..
В настоящее время интерфейсы были разработаны для следующих видах спорта: |
|
|
|
 |
|
|
Atletica Pista
|
Atletica Strada
|
Pentathlon Moderno
|
|
|
|
|
|
|
|
Canoa Fluviale Discesa
|
Canoa Fluviale Discesa Sprint
|
Canoa Fluviale Slalom
|
Canoa Olimpica fondo
|
|
|
|
|
.jpg) |
|
Canoa Olimpica velocità
|
Canoa Polo
|
Canoa Canadese |
Canottaggio
|
|
|
|
|
|
|
Auto Storiche Regolarità
|
Karting
|
Slalom Automobilistico
|
Regolarità Auto
|
|
|
|
|
 |
|
Velocità in Circuito Auto
|
Velocità in Circuito Moto
|
Velocità in salita
|
Motocross
|
|
|
|
|
|
|
Ciclismo Cronometro
|
Ciclismo Inseguimento
|
Ciclismo Linea
|
Ciclismo Pista
|
|
|
 |
 |
 |
|
Cyclocross
|
Mountain Bike
|
BMX
|
Combinata Nordica
|
|
|
|
|
|
|
Sci Alpino
|
Sci Nordico
|
Sci Parallelo
|
Sci Slittino
|
|
|
|
.jpg) |
 |
|
SnowBoard
|
Skiroll
|
Biathlon |
Sci Alpinismo |
|
|
|
 |
|
|
Pattinaggio fondo
|
Pattinaggio pista
|
BOB
|
Skeleton |
|
.jpg)
|
|
|
 |
|
Concorsi Ippici – salto Ostacoli
|
Fondo Equestre
|
Team Penning
|
Dressage
|
 |
 |
 |
|
| Ippica Trotto |
Ippica Piano |
Ippica Ostacoli |
|
|
|
|
|
|
|
Motorally
|
Rally
|
Enduro
|
Trial
|
|
.jpg)
|
|
|
|
|
Nuoto
|
Nuoto salvamento
|
Motonautica
|
Tuffi
|
|
|
 |
|
|
|
Pallamano
|
Nuoto Pinnato
|
Sci Nautico
|
Wakeboard
|
|
.jpg)
|
|
|
|
|
Pugilato
|
Ginnastica Artistica
|
Ginnastica Ritmica
|
Giannastica Trampolino
|
 |
 |
 |
 |
| Hockey su Prato |
Hockey su Ghiaccio |
Curling |
Badminton |
 |
 |
 |
 |
| Baseball |
Beach Volley |
Beach Soccer |
Beach Tennis |
 |
 |
 |
 |
| Beach Handball |
Beach Rugby |
Cricket |
Golf |
 |
 |
 |
 |
| Windsurf |
Kite Surfing |
Vela |
Volo a Vela |
Il Sistema CronoMultiGraphic è sostanzialmente diviso in quattro macro strutture (due opzionali) e precisamente:
- CronoLibrary -
Libreria grafiche e video che rappresentano il vero e proprio motore software necessarie per il corretto interfacciamento tra le schede grafiche, il sistema operativo, la messa in onda delle informazioni e il sistema gestionale;
- CronoMultiGraphic -
CronoMultiGraphic che è il sistema software che consente di gestire e manipolare le informazioni di messa in onda;
-
MultiGraphic - che gestisce le informazioni anagrafiche e di cronometraggio per le varie manifestazioni;
-
Visual Samba (www.cdmultimedia.tv) - per la creazione e modifica dei templates da rappresentare graficamente;
- PlayOut Visual Samba - opzionale (www.cdmultimedia.tv) - è un applicativo per la messa in onda di contributi grafici-audio-video;
- SMS Tv Server & SMS Client Crawl - opzionale - (www.cdmultimedia.tv) - ricezione automatica di SMS e messa in onda.
Il sistema si basa sulla gestione di modelli precostruiti (templates) contenenti tutti gli elementi grafici da pubblicare: sfondi grafici, loghi, testo fisso, testo scorrevole in orizzontale (crawl), testo scorrevole in verticale (roll), animazioni e video on live. Gli elementi grafici sono alimentati da informazioni statiche e/o dinamiche:
- le informazioni statiche sono elementi che non cambiano da una manifestazione all’altra quali gli sfondi, il lay-out grafico, ecc.;
- le informazioni dinamiche sono elementi variabili da manifestazione a manifestazione e durante la gara stessa: il titolo della gara, i nomi dei concorrenti, i titoli di testa e di coda, ecc..
Note
Il software gestisce gare a cronometro e cronotappe con l’ausilio di un database basato su tecnologia Microsoft (Access) e può interfacciarsi a qualsiasi base dati purché basata su standard SQL. La parte gestionale è delegata alla parte di database ed è semplicemente accessibile e modificabile tramite il programma Microsoft Access dalla versione office 97 alle ultime versioni di Office. L’applicativo abbina modelli grafici precostruiti con le informazioni provenienti dal database e le informazioni ricevute in tempo reale dal cronometro presentando a video le informazioni. Le possibilità di presentazioni sono molteplici e personalizzabili da un qualsiasi grafico. Oltre alle schermate strettamente legate ai cronometri si possono avere schermate di presentazione dell’evento sportivo, informazioni sulle regie, titoli di coda, sigla iniziale, invio di filmati in diretta (AVI ecc.). A corredo del CronoMultiGraphic è stato costruito un sistema (MultiGraphic) che consente di gestire la quasi totalità degli sport. MultiGraphic è fondamentalmente un database che contiene: quasi tutte le specialità sportive esistenti (dalle arti marziali al baseball, dallo sci all’atletica) con descrizioni in cinque lingue e corredate di tutte le immagini e sfondi relative allo sport (dal logo della federazione italiana ai contributi grafici relativi allo sport); tutte le nazioni con descrizione in cinque lingue diverse e relative immagini in vari formati diversi per le rappresentazioni grafiche.

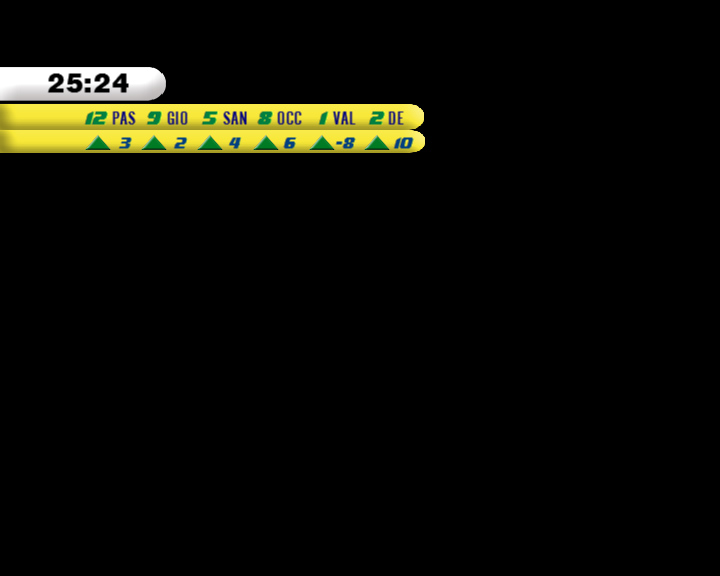

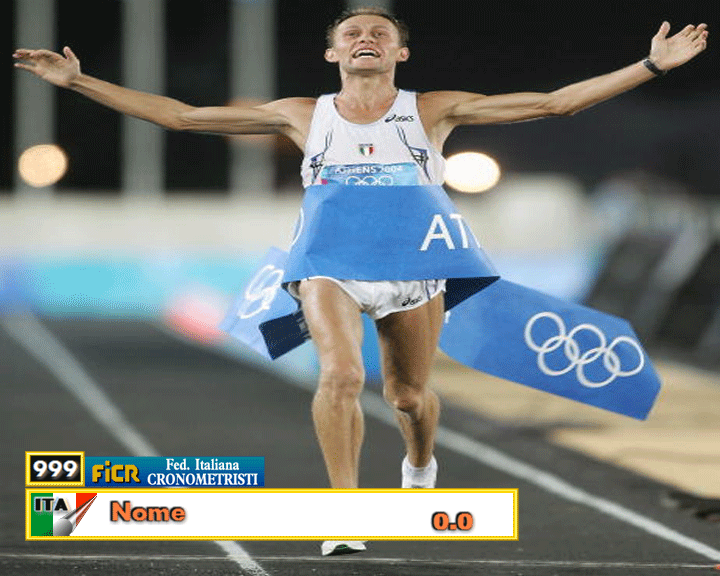

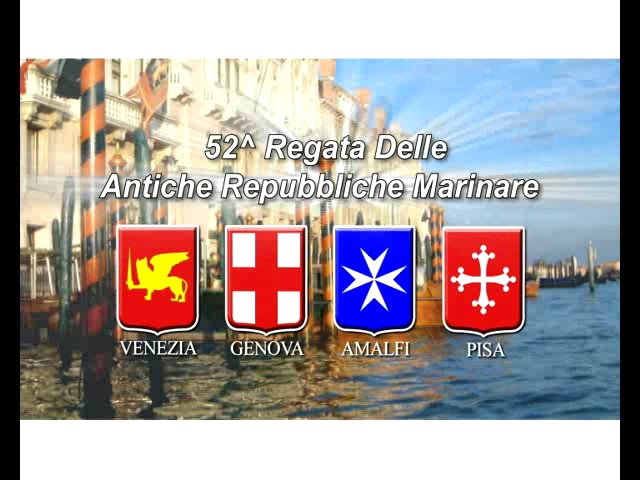

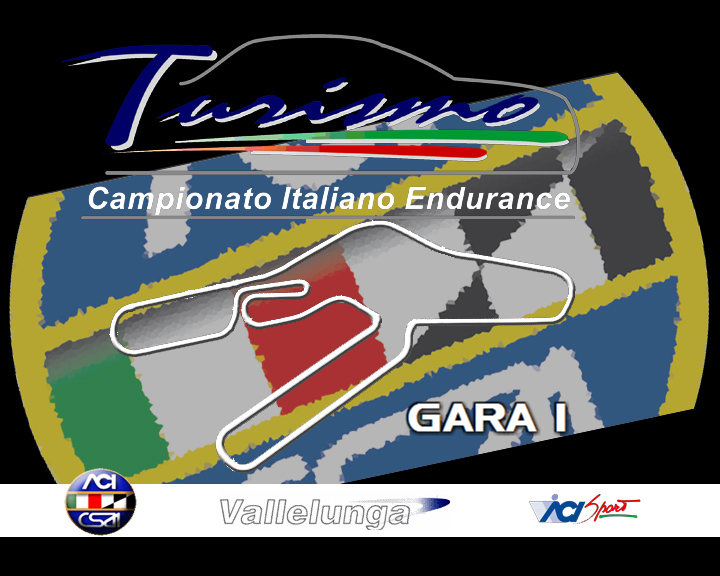

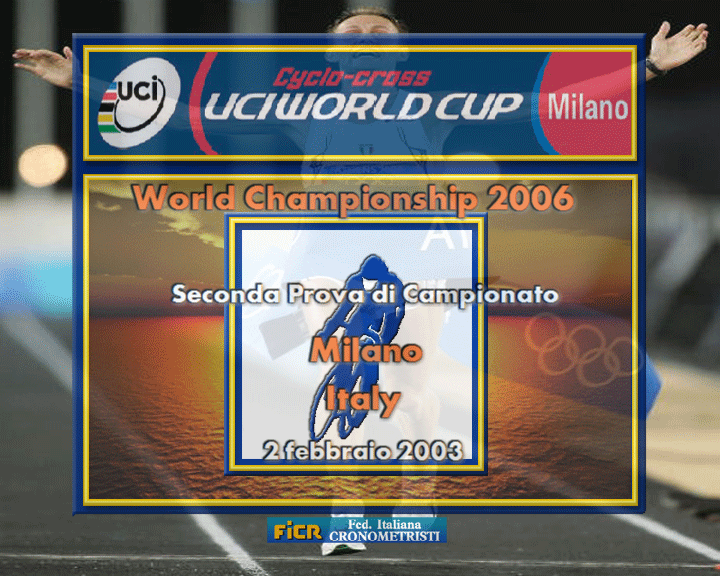

Esempi Templates
I templates e gli elementi grafici statici sono già precostruiti.
Le informazioni dinamiche quali il titolo della manifestazione, il logo, i nomi dei concorrenti, l’ordine di partenza, i titoli ecc. sono dati variabili alimentati da una base dati dinamica esterna.
Come Funziona
Il template è costituito da campi variabili quali il nome del concorrente;
Il campo “ nome concorrente ” è legato ad una base dati esterna che contiene i dati da pubblicare;
Il sistema CronoMultiGraphic tramite istruzione standard SQL (è un linguaggio creato per l'accesso a informazioni memorizzate nei database) interroga la base dati (standard windows) che può essere un database access, un foglio excel, un file di testo. Per l’affidabilità e la dinamicità di gestione il sistema CronoMultiGraphic utilizza, principalmente, il database Access;
Il sistema può interfacciarsi a qualsiasi database proveniente da sistemi esterni di altri fornitori purché basati su standard windows ed interfacciabili tramite istruzioni SQL;
Della base dati di terze parti si dovrà conoscere l’esatta struttura: nome tabella, nomi dei campi, ecc.
• L’operatore (avrà precedentemente popolato il database con le informazioni necessarie o, in caso di database di terze parti si accerterà della valenza delle informazioni);
• L’operatore sceglie il template da pubblicare (A);
• Ne controlla il preview (B);
• Sceglie il numero del concorrente (C);
• Ne controlla la valenza (D);
• Invia On Air i dati (E);
• Vede in diretta il risultato finale (F).
RIEPILOGO INFORMAZIONI PUBBLICABILI
AREA COMMENTI
Presentazione iniziale
Presentazione delle eventuali tappe della manifestazione
Presentazione in movimento o in 3D
Titoli di testa e di coda
Dati meteo
AREA GARA
Cronometri (tempo a correre, split, ecc.)
Ordini di partenza
Sottopancia fissi ed animati
Gestione gruppi (inseguitori, gruppo di testa, ecc)
Leader della corsa
Giri al termine
Classifica parziale
Classifica di gruppo
Classifica finale
Podio
AREA GENERICI
Contributi degli organizzatori
Radio corsa
Numero di pedalate al minuto
Discesa e salita
REQUISITI SOFTWARE
Microsoft Windows XP Professional (raccomandato) Service Pack 1 o successivi;
Microsoft Windows 2000 Professional Service Pack 1 o successivi.
CronoMultiGraphic preleva le informazioni da pubblicare da un database Access installato sul sistema di grafica.
Il sistema può leggere informazioni da qualsiasi fonte dati purché basata su tecnologia Microsoft ed interrogabile tramite stringhe SQL.
A corredo di CronoMultiGraphic è stata creata una interfaccia software in Access per il trattamento delle informazioni. Se ritenuto opportuno utilizzare detto software per la manutenzione delle informazioni è necessario aver installato la licenza d’uso di Microsoft Access (dalla Versione 97 in poi).
REQUISITI HARDWARE

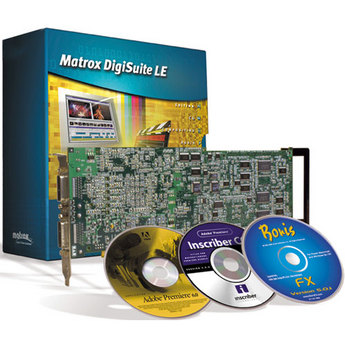

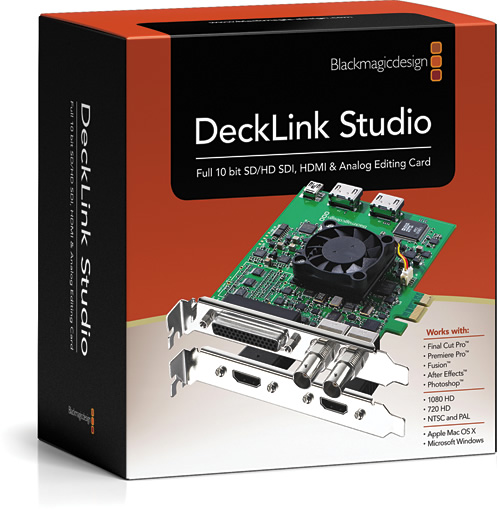

CronoMultiGraphic è stato progettato per funzionare con schede grafiche Matrox della serie LE – LX – DTV e la nuova scheda SDI Blackmagic DECKLINK.
STRUTTURA SOFTWARE
Il sistema CronoMultiGraphic (versione 2.0 – 2007) è costituito da due Software:
CronoMultiGraphic che serve alla pubblicazione delle informazioni in grafica on-line ( Figura 5 - CronoMultiGraphic );
MultiGraphic, programma sviluppato in Microsoft Access, che serve a manipolare ed alimentare le informazioni variabili (Figura 6 - MultiGraphic).

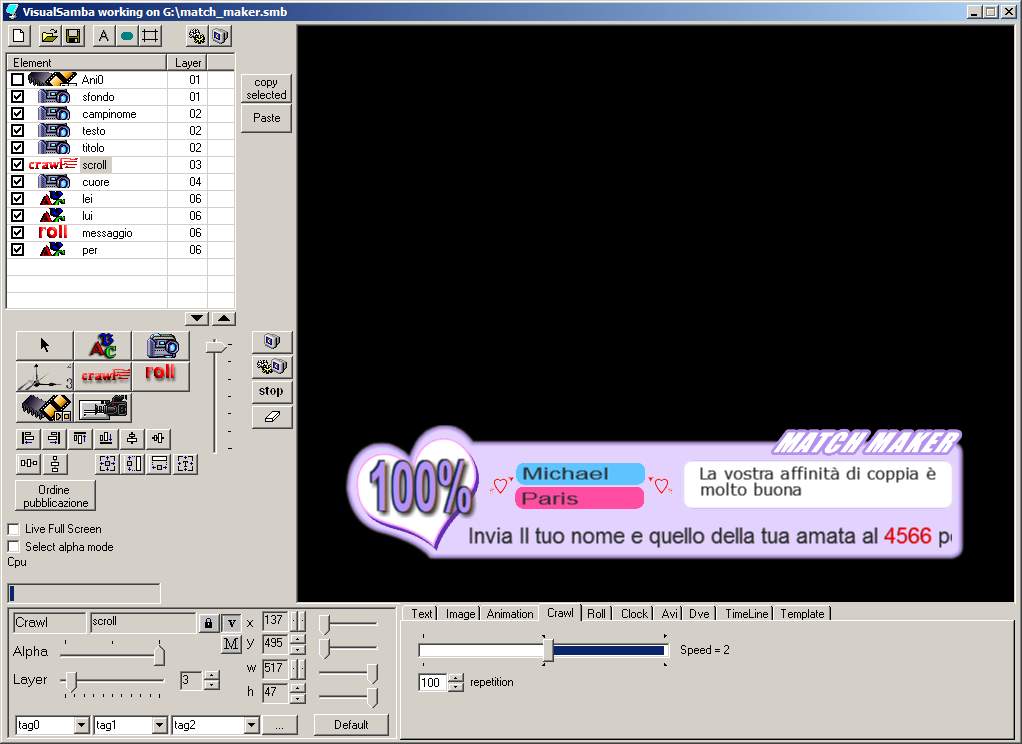

VISUAL SAMBA
- Visual Samba è un sistema di titolazione Multilayer in tempo Reale basato su piattaforma BlackMagic® e Windows XP®.
- Interfaccia intuitiva con tool di allineamento e spaziatura
- Crawl-Roll a diverse velocità e direzione
- Testo formattato a paragrafo con possibilità di giustificazione
- Orologio Analogico con fusi orari,
- Orologio Digitale
- Live Passante
- Animazioni con avi a 32bit RGB+ALPHA
- Play di avi codificati con windows
- KeyFrame Editor per animare tutti gli elementi inseriti nel progetto
- Gestione trasparenze su tutti i livelli, Preview su vga, Salvataggio del progetto in un unico file.
VISUAL SAMBA - www.cdmultimedia.tv
|
